Tiefpass 2. Ordnung Berechnung

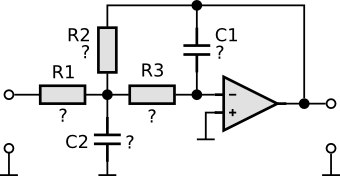

Berechnung und Dimensionierung eines aktiven Tiefpass 2. Ordnung. Zuerst muss die Grenzfrequenz und die Verstärkung eingegeben werden. Dann kann noch der Filtertyp und die zu verwendende E-Reihe der Widerstände und Kondensatoren ausgewählt werden. Mit Start wird der Filter berechnet.

In der Tabelle unten werden die Ergebnisse angezeigt. Falls ein Widerstand allein nicht genau genug ist, dann können auch zwei Widerstände in Reihe geschaltet werden. Die Widerstandskombination wird in den beiden letzten Spalten angezeigt.


Grenzfrequenz: Hz
Verstärkung:
Filtertyp Überschwingen Anstiegszeit Verzögerung
0 % 0.344 0.172
0.43 % 0.344 0.195
4.3 % 0.342 0.228
10.7 % 0.338 0.251
14.6 % 0.334 0.260
21.2 % 0.326 0.267
27.2 % 0.318 0.271
E-Reihe E6 E12 E24 E48 E96
Widerstände
Kondensatoren

Ergebnis

Bauteil Wert einzeln einzeln Fehler kombiniert kombiniert Fehler
C1
C2
R1
R2
R3
